Método Cascada Neumática

Introducción:

Es un método muy usado para poder automatizar pequeños procesos industriales donde se controla el accionamiento de cilindros de doble efecto que deben cumplir una secuencia determinada y es muy utilizado en ambientes de alto riesgo de explosión, donde la electricidad sería el mayor problema.

Otro dato importante sobre la implementación de este método se refiere al número de grupos que puede existir en una secuencia, para no tener caídas de presión en el sistema por tener demasiadas derivaciones se aplica a un máximo de 4 grupos.

Se usarán válvulas 5/2 pero también se puede realizar válvulas 4/2.

Pasos para desarrollar:

EJEMPLO 1:

A+ , B- , A- , B+

Separamos en el menor número de grupos y que cada grupo no tenga letras repetidas.

El número de válvulas:

# = número de grupos - 1

# = 2 - 1

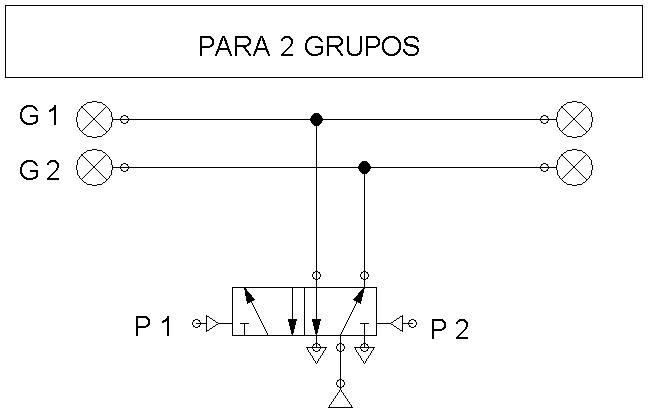

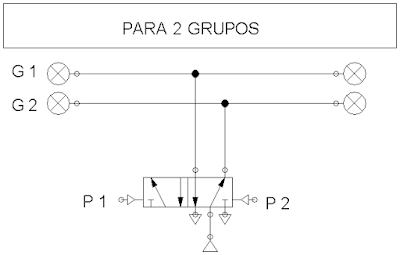

Esta serie se ha dividido en 2 grupos donde en la parte de abajo de la serie se colocan los fines de carrera que permitirán activar cada grupo y en la parte superior de la serie se colocan los fines de carrera que activaran la salida o entrada del vástago de un cilindro.

Para tener muy claro el método se desarrollará unas dos tablas de resumen pero la idea principal es que después de tener un poco de experiencia bastaría la tabla de arriba.

El siguiente paso será solo de conectar como se indica en las tablas y funcionará correctamente.

Si se desea que la secuencia sea repetitiva se deberá eliminar la válvula de START.

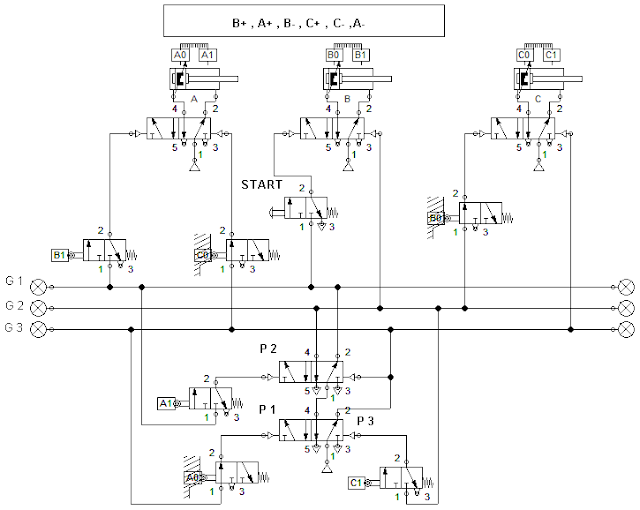

EJEMPLO 2:

B+ , A+ , B- , C+ , C- , A-

EJEMPLO 3:

A+ ,  B+ , B- , C+ , C- , A- , D+, D-

EJEMPLO 4:

A+ , B+ , A- , B- , A+ , A-
